راهنمای جامع تخصصی رفع ارور E71 و E72 در پکیج بوتان؛ عیبیبی دقیق سنسور دود و ایمنی
در میان سیستمهای گرمایشی خانگی، پکیجهای دیواری بوتان به دلیل تکنولوژی ساخت، بازدهی بالا و طول عمر مفید، جایگاه ویژهای در بازار ایران دارند. این دستگاهها مانند یک سیستم بیولوژیک پیچیده عمل میکنند که در آن هر قطعه نقش حیاتی در حفظ تعادل و ایمنی ایفا میکند. یکی از حیاتیترین بخشهای هر پکیج گازسوز، سیستم ایمنی در برابر نشت گازهای سمی (مانند مونوکسید کربن) است. ارورهای E71 و E72 در پکیجهای بوتان، مستقیماً به این سیستم حیاتی مربوط میشوند و نشاندهنده اختلال در عملکرد سنسور دود یا یونیزاسیون هستند. ظاهر شدن این کدها روی صفحه نمایشگر پکیج، نه تنها به معنای توقف گرمایش و آب گرم مصرفی است، بلکه یک هشدار ایمنی جدی محسوب میشود که نیازمند توجه فوری دارد. در این مقاله، با رویکردی کاملاً تخصصی و مهندسی، تمامی ابعاد فنی، دلایل وقوع و روشهای رفع ارورهای E71 و E72 را بررسی میکنیم تا با دانشی کامل بتوانید امنیت خانه و دستگاه خود را تضمین کنید.
آناتومی سیستم ایمنی؛ عملکرد سنسور دود و یونیزاسیون
برای درک صحیح ارورهای E71 و E72، باید ابتدا مکانیزم عملکرد سنسور دود را بشناسیم. در پکیجهای بوتان و اکثر پکیجهای مدرن، از سنسورهای یونی (Ionization Sensors) برای تشخیص شعله و دود استفاده میشود. این سنسورها در واقع الکترودهایی هستند که در مسیر شعله یا دودکش قرار میگیرند. بر اساس اصل یونیزاسیون، شعله گاز یونهای مثبت و منفی تولید میکند که باعث جریان الکتریکی ضعیفی بین الکترودها میشود. برد الکترونیکی پکیج با اندازهگیری این جریان، از وجود شعله مطلع میشود.
در سیستمهای پیشرفتهتر که وظیفه تشخیص دود را نیز بر عهده دارند، این سنسورها میتوانند تغییرات در کیفیت شعله یا وجود ذرات دود و گازهای نسوخته را تشخیص دهند. اگر سنسور سیگنال “شعله سالم” را دریافت نکند، یا سیگنالی مبنی بر وجود دود (عدم احتراق کامل) ارسال کند، برد بلافاصله فرمان قطع گاز را صادر میکند تا از خطرات جانی جلوگیری شود. ارورهای E71 و E71 دقیقاً زمانی رخ میدهند که این سیگنالها مفقود، خارج از محدوده نرمال یا نویزدار باشند.
تفاوت فنی ارور E71 و ارور E72 در پکیج بوتان
اگرچه هر دو ارور به سیستم سنسور دود و شعله مربوط هستند، اما در کاتالوگهای فنی بوتان و نرمافزارهای عیبیابی، تفاوتهای ظریفی بین این دو کد وجود دارد که درک آن برای تعمیرکاران حرفهای ضروری است.
ارور E71: خطای سنسور دود / یون (مدار باز یا قطعی)
ارور E71 معمولاً به معنای “قطع شدن مدار سنسور” یا عدم دریافت سیگنال است. در این حالت، برد الکترونیکی هیچ اتصالی را از سنسور دود تشخیص نمیدهد. این وضعیت میتواند ناشی از پارگی سیم، جدا شدن کانکتور، یا خرابی خودِ سنسور باشد که باعث شده مدار الکتریکی باز شود. وقتی E71 نمایش داده میشود، برد تصور میکند که سنسور وجود ندارد یا کار نمیکند و به همین دلیل دستگاه را قفل میکند.
ارور E72: خطای سنسور دود / یون (سیگنال نامعتبر یا اتصال کوتاه)
ارور E72 معمولاً نشاندهنده “سیگنال نامعتبر” یا “اتصال کوتاه” است. در این حالت، سنسور به برد متصل است، اما ولتاژ یا جریان ارسالی خارج از محدوده استاندارد تعریف شده در نرمافزار است. این مشکل میتواند ناشی از کثیفی شدید الکترودها، رسوب گرفتن، یا اتصال سیمها به بدنه باشد. در برخی مدلهای بوتان، E72 زمانی رخ میدهد که سنسور دود وجود شعله را تشخیص میدهد اما کیفیت شعله برای احتراق مناسب نیست (مثلاً شعله زرد و دودزا).
دلایل فنی و ریشهای بروز ارورهای E71 و E72
به عنوان یک متخصص تعمیرات، میتوانم تایید کنم که بروز این ارورها همیشه ناشی از خرابی قطعه نیست. عوامل محیطی و نصب نامناسب نقش بسیار مهمی در ایجاد این خطاها دارند. در ادامه، تمامی احتمالات ممکن را به تفکیک بررسی میکنیم.
۱. کثیفی و رسوبگیری الکترودهای سنسور
شایعترین دلیل بروز ارور E72 (و گاهی E71)، کثیف شدن نوک سنسور یون است. در طول زمان، گرد و غبار، دوده ناشی از احتراق ناقص، و رسوبات شیمیایی روی الکترودهای سنسور تجمع میکنند. این لایه رسوب مانند یک عایق عمل کرده و مانع از عبور صحیح جریان یونی میشود. در نتیجه، برد سیگنال ضعیف یا نویزدار دریافت میکند و با نمایش ارور E72، دستگاه را خاموش میکند. این مشکل به خصوص در مناطقی که گاز با کیفیت پایین یا رطوبت بالا دارند، بیشتر دیده میشود.
مطالب مرتبط: آموزش نصب و تعمیرات پکیج
۲. مشکل در سیمکشی و کانکتورها
سیمهای ارتباطی بین سنسور دود و برد اصلی، در معرض حرارت و لرزش هستند. با گذشت زمان، عایق سیمها ممکن است ذوب شده و سیمها به هم برخورد کنند (اتصال کوتاه – منجر به E72) یا سیمها پاره شوند (مدار باز – منجر به E71). همچنین، شل شدن کانکتورها روی برد یا سنسور میتواند باعث قطع و وصل شدن لحظهای سیگنال شود که منجر به قفل شدن دستگاه میشود.
۳. خرابی خودِ سنسور دود (Ionization Electrode)
مانند هر قطعه الکترونیکی دیگری، سنسور یون نیز عمر مفید دارد. اگر الکترودهای سنسور دچار خوردگی شدید شوند یا سرامیک عایق آنها شکسته شود، سنسور دیگر قادر به تولید سیگنال صحیح نخواهد بود. در این حالت، حتی با تمیزکاری هم مشکل حل نمیشود و سنسور باید تعویض شود.
۴. تنظیم نبودن پارامترهای برد (PCB)
در برخی موارد نادر، پس از تعویض برد اصلی یا آپدیت فریمور، پارامترهای حساسیت سنسور دود در نرمافزار ممکن است تنظیم نباشد. اگر برد بسیار حساس تنظیم شده باشد، حتی نوسانات جزئی در شعله باعث ارور E72 میشود. این مورد معمولاً نیاز به تنظیمات تخصصی توسط تکنسین دارد.
۵. مشکلات دودکش و مکش هوا
اگر دودکش ساختمان مسدود باشد یا مکش هوا (Draft) به درستی انجام نشود، گازهای حاصل از احتراق به سرعت از محفظه احتراق خارج نمیشوند. تجمع گازهای داغ و یونیزه شده در محفظه میتواند باعث تداخل در عملکرد سنسور شود و ارورهای مربوطه را فعال کند. این یک مشکل ایمنی جدی است که باید فوراً بررسی شود.
مراحل تخصصی عیبیابی و رفع ارور E71 و E72
برای رفع این ارورها، باید یک رویکرد سیستماتیک داشت. پیشنهاد میکنم مراحل زیر را به ترتیب انجام دهید تا مشکل را بدون هزینههای اضافی برطرف کنید.
مرحله اول: بازدید بصری و تمیزکاری (مهمترین مرحله)
قبل از هر اقدام الکترونیکی، باید سنسور را بررسی کنید. ابتدا برق پکیج را قطع کنید. درب دستگاه را باز کنید و سنسور دود را پیدا کنید. این سنسور معمولاً یک میله فلزی سرامیکی است که در مسیر شعله یا نزدیکی خروجی دودکش قرار دارد.
- نوک سنسور را با دقت نگاه کنید. اگر سیاه و دودهای شده است، با یک سیم نازک یا سمباده نرم، نوک آن را تمیز کنید تا فلز براق شود.
- مطمئن شوید که فاصله سنسور تا مشعل یا نازلها طبق استاندارد کارخانه است (معمولاً چند میلیمتر). فاصله زیاد یا کم میتواند باعث خطا شود.
مرحله دوم: بررسی سیمکشی و کانکتورها
مسیر سیمهای سنسور را تا رسیدن به برد اصلی دنبال کنید. مطمئن شوید که سیمها پاره نشدهاند و عایق آنها سالم است. کانکتور سنسور را روی برد جدا کرده و دوباره وصل کنید تا از اتصال محکم آن مطمئن شوید (Clean Contacts). گاهی اوقات اکسید شدن پینهای کانکتور باعث مقاومت بالا و خطای E72 میشود.
مرحله سوم: تست عملکرد سنسور
اگر پس از تمیزکاری و چک کردن سیمها، ارور همچنان برگشت، باید سنسور را تست کنید. اگر به مولتیمتر دسترسی دارید، میتوانید مقاومت سنسور را در حالت سرد بررسی کنید (البته سنسورهای یونی مقاومت متغیر پیچیدهای دارند و تست دقیقتر نیاز به دستگاه مخصوص دارد). اما بهترین روش تست، تعویض موقت با یک سنسور سالم مشابه است. اگر با سنسور جدید ارور برطرف شد، سنسور قبلی باید تعویض شود.

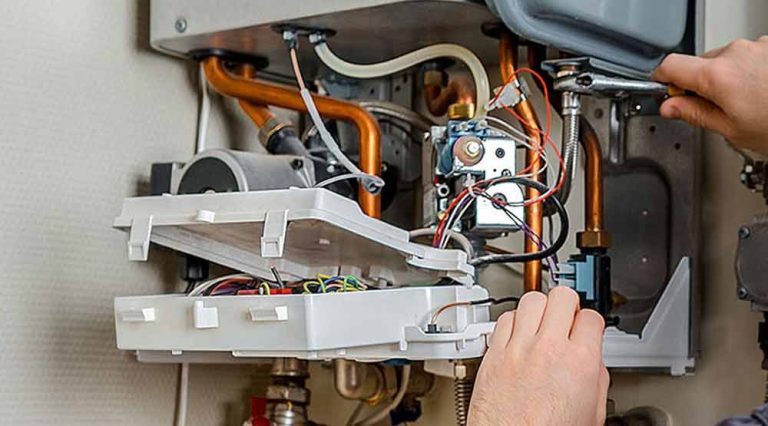

مرحله چهارم: بررسی برد اصلی
اگر سنسور سالم است، سیمکشی صحیح است و تمیزکاری هم اثری نداشته است، احتمالاً مشکل از برد اصلی است. مدارهای پردازش سیگنال آنالوگ روی برد ممکن است خراب شده باشند و سیگنال سنسور را درست تفسیر نکنند. در این مرحله، تعمیر برد نیاز به تخصص الکترونیک دارد و بهتر است برد به تعمیرگاه تخصصی ارسال شود.
مرحله پنجم: بررسی شرایط محیطی و دودکش
اگر همه چیز در پکیج سالم است اما ارورها باز هم میآیند، مشکل از بیرون است. دودکش ساختمان را چک کنید. آیا سر آن توسط پرنده یا زباله بسته شده است؟ آیا سایبان دودکش استاندارد نصب شده است؟ اگر مکش هوا ضعیف باشد، گازها برمیگردند و سنسور تحریک میشود. رفع مشکل دودکش در این حالت ضروری است.
تفاوت مدلهای پکیج بوتان در برخورد با ارورهای E71 و E72
پکیجهای بوتان در مدلهای مختلف (مانند سری Binal، Cala، Victoria، و مدلهای قدیمیتر) ممکن است تفاوتهایی در نوع سنسور و محل نصب داشته باشند.
مدلهای جدیدتر (مانند Victoria و Cala)
در این مدلها، سیستمهای کنترلی هوشمندتر هستند و ممکن است ارور E71 یا E72 با جزئیات بیشتری نمایش داده شوند (مثلاً همراه با کدهای فرعی). سنسورهای دود در این مدلها اغلب کیفیت بالاتری دارند اما حساسیت بیشتری نسبت به رسوبات دارند. تمیزکاری دورهای در این مدلها باید با دقت بیشتری انجام شود.
مدلهای قدیمیتر (مانند Binal و مدلهای فندار قدیمی)
در مدلهای قدیمیتر، سنسورها ممکن است ساختار سادهتری داشته باشند. گاهی اوقات در این مدلها، ارور E71 میتواند ناشی از خرابی رله مشعل یا عدم ارسال ولتاژ به سنسور باشد، چون مدارهای کنترلی سادهتر طراحی شدهاند. در عیبیابی این مدلها، باید ولتاژ تغذیه سنسور را با مولتیمتر چک کنید.
جدول راهنمای سریع عیبیابی ارور E71 و E72
برای کمک به تعمیرکاران و کاربران، جدول زیر خلاصهای از سناریوها و راهکارها را ارائه میدهد:
نکات ایمنی حیاتی هنگام مواجهه با ارورهای دود
هنگام برخورد با ارورهای E71 و E72، نکات ایمنی زیر را نادیده نگیرید:
۱. تهویه مناسب: اگر ارور E71 یا E72 را دیدید، ابتدا پنجرهها را باز کنید تا هوای تازه وارد شود. این ارورها نشان میدهند که احتمالاً احتراق کامل نیست و گازهای سمی ممکن است در محیط خانه تجمع کنند.
۲. ریست کردن مکرر ممنوع: اگر پکیج را ریست میکنید و بلافاصله ارور برمیگردد، دیگر تلاش نکنید. ریست کردن مکرر میتواند باعث آسیب به شیر گاز یا ایجاد خطر انفجار شود.
۳. تخلیه گاز: اگر بوی گاز شدید حس میکنید، شیر اصلی گاز ساختمان را ببندید و با شرکت گاز تماس بگیرید. سعی نکنید پکیج را در این حالت تعمیر کنید.
۴. استفاده از قطعات اصلی: هنگام تعویض سنسور دود، حتماً از قطعه اصلی بوتان استفاده کنید. سنسورهای غیراصل ممکن است حساسیت لازم را نداشته باشند و در مواقع خطر، واکنش نشان ندهند که خطر جانی دارد.
جمعبندی نهایی
ارورهای E71 و E72 در پکیجهای بوتان، هشدارهای جدی سیستم ایمنی دستگاه هستند که نباید نادیده گرفته شوند. این ارورها مستقیماً به عملکرد سنسور دود و یونیزاسیون مربوط میشوند و میتوانند ناشی از کثیفی سنسور، خرابی سیمکشی، یا خرابی خود قطعه باشند. با توجه به توضیحات ارائه شده در این مقاله، اولین و سادهترین قدم برای رفع مشکل، تمیزکاری دقیق سنسور و بررسی اتصالات است. در بسیاری از موارد، این اقدام ساده مشکل را حل میکند. اما اگر مشکل با تمیزکاری برطرف نشد، باید با رویکردی سیستماتیک، سیمکشی، سنسور و در نهایت برد را بررسی کنید.
توصیه نهایی این است که اگر دانش فنی کافی ندارید، هرگز سعی در تعمیرات برد یا دستکاری سیستم گاز پکیج نداشته باشید. ایمنی شما و خانوادهتان مهمتر از هر چیزی است. در صورت تداوم ارور، حتماً از تکنسینهای مجاز و دارای کارت مهارت بوتان کمک بگیرید تا با استفاده از تجهیزات دیاگ و قطعات اصلی، مشکل را ریشهیابی و برطرف کنند. نگهداری و سرویس دورهای سالانه پکیج نیز بهترین راه برای پیشگیری از بروز چنین ارورهایی و تضمین طول عمر دستگاه است.
